Is é struchtúr Hull cnámharlach agus sliogán loinge, a chinneann go díreach cumas imthacaí, feidhmíocht loingseoireachta, sábháilteacht agus saol seirbhíse na loinge. Mar phríomhchorp loinge, caithfidh an chabhail comhcheangail ualaigh casta a iompar: brú hidreastatach, tionchar tonnta, meáchan lasta, creathadh innealra agus trealaimh agus an baol imbhuailte féideartha ar muir. Saothraítear meáchan éadrom i ndearadh long nua-aimseartha agus cinntíonn sé neart struchtúrach, chun éifeachtúlacht fuinnimh agus cumas iompair lasta a fheabhsú.
Buntáistí & Príomhghnéithe
Cothromaíocht chruinn idir ard-neart agus toughness
Tá plátaí cruach mara nua-aimseartha, cosúil le cruach gnáth-neart grád A/B agus sraith AH32/DH36/EH40 ard-neart, tar éis an meascán is fearr de neart agus de chruas a bhaint amach trí mhicrea-chóimhiotail agus teicneolaíocht rollta agus fuaraithe rialaithe. Is féidir le neart ard tiús pláta cruach a laghdú, meáchan na loinge folamh a laghdú go suntasach, rud a mhéadaíonn cumas lasta nó ídiú breosla a laghdú; Cinntíonn ard-dhianacht teochta íseal (go háirithe cruach de ghrád E) gur féidir le longa cur i gcoinne riosca briste brittle ag teocht íseal agus iad ag seoltóireacht i réigiúin pholacha nó i bhfarraigí fuara.
Plaisteacht agus inphróiseáltacht den scoth.
Tá struchtúr dromchla cuartha casta ag an gcabhail, ón pláta taobh díreach go dtí an pláta seachtrach bogha le hyperbola. Tá dea-inoibritheacht fuar agus te ag cruach (go háirithe cruach mara), agus is féidir línte cabhlach casta a mhúnlú go cruinn trí lúbadh fuar, lúbadh te agus fuar nó foirmiú rollta le preas mór. Is é an plaisteacht seo an eochair do longa cruach chun dearadh sruthlínithe a bhaint amach agus friotaíocht loingseoireachta a laghdú.
Teicneolaíocht táthú aibí agus éifeachtacht tógála
Is é an weldability cruach an bonn do longa nua-aimseartha a ghlacadh modh tógála rannóige. Tá an chabhail roinnte ina céadta rannóg réamhdhéanta, atá táthaithe go héifeachtach sa cheardlann agus ansin le chéile agus fillte sa duga. Cinntíonn teicneolaíochtaí táthú uathoibríocha aibí, amhail táthú stua báite agus táthú sciath gáis CO, tógáil ar scála mór, ardcháilíochta agus ardéifeachtúlachta, ionas gur féidir na céadta mílte tonna long a thógáil i mbeagán ama.
Friotaíocht tuirse den scoth agus sábháilteacht briste
Nuair a sheolann long i dtonnta, iompraíonn struchtúr an chabhail na céadta milliún de thimthriallta struis ailtéarnacha. Tá friotaíocht maith tuirse ag cruach mara agus a hailt táthaithe agus féadann siad bac a chur go héifeachtach ar thionscnamh agus ar iomadú crack. Ina theannta sin, cuireann insínteacht cruach ar chumas an chabhail fuinneamh a ionsú trí dhífhoirmiú plaisteach i gcás damáiste áitiúil (cosúil le himbhualadh), chun cosc a chur ar bhriseadh brittle tubaisteach agus chun am a fháil le haghaidh aslonnú pearsanra agus cóireáil éigeandála.
tipiciúil Feidhmchláir
An príomh-chabhail long coimeádán mór
Déantar deic, taobhanna agus plating bun go forleathan de chruach ard-neart EH36/EH40 chun seasamh le mór-mhóimintí lúbthachta fadaimseartha agus ualaí tiubhaithe.
Bun dúbailte agus sliogán istigh VLCC
Úsáidtear cruach ard-neart chun an meáchan struchtúrach a laghdú, agus úsáidtear plátaí cruach atá frithsheasmhach in aghaidh creimthe i bpríomhchodanna (cosúil le limistéar coinneála lastais) nó déantar bratuithe atá frithsheasmhach do chaitheamh/creimeadh a spraeáil san aer.
Struchtúr an icebreaker Polar a neartú sa limistéar oighir
Tá an colún agus an bogha in aice leis an líne uisce déanta as cruach mara speisialta le neart agus déine níos airde (cosúil le grád Artach EH36/40) chun seasamh in aghaidh easbhrúite agus tionchar oighir.

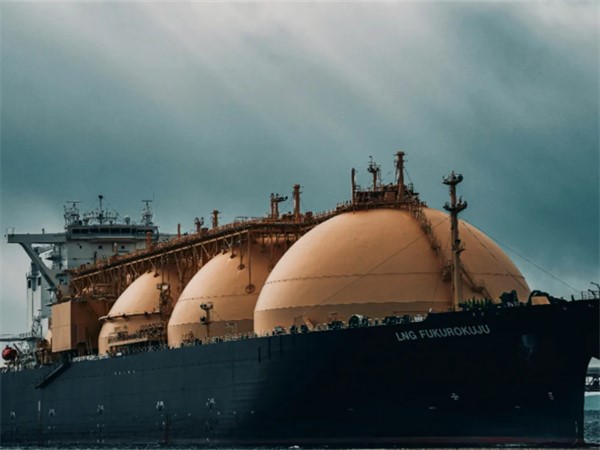

Córas imfhálú membrane d'iompróir gáis nádúrtha leachtaithe (GNL).
Cé go bhfuil an umar lasta féin déanta as cruach dhosmálta nó membrane cóimhiotal invar, tá struchtúr iomlán an phríomhchabhail (sciath tánaisteach agus cabhlach) lasmuigh de déanta as cruach mara ard-neart chun tacaíocht agus cosaint lárnach a sholáthar.
Tá an córas píobaireachta long cosúil le 'córas imshruthaithe' agus 'córas néarógach' na loinge, ag rith ar fud an tsoithigh ar fad. Tá sé freagrach as ola bhreosla a iompar, ola bhealaithe, uisce farraige, uisce úr, gal, aer, chomh maith le olaí agus ceimiceáin hiodrálacha éagsúla. Clúdaíonn a chuid feidhmeanna beagnach gach gné lena n-áirítear soláthar cumhachta, cothromaíocht long, comhrac dóiteáin, tacaíocht mhaireachtála, agus láimhseáil lasta. Caithfidh an córas píobáin oibriú go hiontaofa ar feadh na mblianta fada i dtimpeallachtaí crua arb iad is sainairíonna iad coinníollacha faoi uisce, ard-taise, creathadh, agus éagsúlachtaí móra teochta.
Buntáistí & Príomhghnéithe
Brú den scoth agus friotaíocht teochta.
Oibríonn príomh-phíblíne gaile na loinge, píopa insteallta breosla ardbhrú agus píblíne córais hiodrálacha faoi ardbhrú (suas le 30MPa) agus teocht ard (suas le 500 céim don phríomhghal). Is roghanna iontaofa iad píopaí cruach carbóin gan uaim (cosúil le cruach 20 #) agus píopaí cruach cóimhiotail (cosúil le cruach cóimhiotail 1Cr0.5Mo le haghaidh gaile) chun oibriú sábháilte na bpríomhchórais seo a chinntiú mar gheall ar a neart ard agus cobhsaíocht i raon teochta leathan.
Pedigree iontaofa na n-ábhar-resistant a chreimeadh
Tá scéimeanna aibí roghnaithe ábhar ann do mheáin éagsúla iompair:
- Córas uisce farraige: go traidisiúnta, úsáidtear píopaí cruach carbóin ghalbhánuithe, agus úsáideann longa móra nua-aimseartha píopaí cóimhiotal nicile copair (90/10 nó 70/30 CuNi) le buntáistí costais níos mó agus friotaíocht creimeadh, nó píopaí cruach dhosmálta ardchaighdeáin 316L.
- Ola bhreosla/córas ola bhealaithe: úsáidtear píopaí gan uaim cruach charbóin go ginearálta, ach chun breosla ard-sulfair a chreimeadh, féadfar ábhair a bhfuil friotaíocht creimeadh níos fearr acu a úsáid nó féadfar bearta frith-chreimeadh a chur leis.
- Píblíne lasta tancaer ceimiceach: De réir saintréithe lasta, féadfar cruach dhosmálta 316L, cruach dhosmálta déphléacsacha (amhail 2205) nó fiú cóimhiotal bunaithe ar nicil (amhail Hastelloy C-276) a úsáid.
Creathadh den scoth agus friotaíocht tionchair.
Tá an píblíne long ag gabháil le creathadh príomh-inneall agus inneall cúnta agus tionchar na gluaiseachta long ar feadh i bhfad. Tá stiffness struchtúrach ard agus neart ag cruach (go háirithe píblíne miotail). Trí dhearadh tacaíochta réasúnta agus tacaíocht leaisteacha, is féidir athshondas a shochtadh go héifeachtach, is féidir cosc a chur ar scaoilteacht chomhpháirteach nó ar réabadh píblíne de bharr tuirse, agus is féidir sláine fadtéarmach an chórais i dtimpeallacht dhinimiciúil a áirithiú.
Caighdeánú aibí agus áisiúlacht cothabhála
Tá píobáin déanta as cruach mhara, feisteas, flanges agus comhlaí an-chaighdeánaithe (cosúil le caighdeáin ISO, JIS, GB/T), atá áisiúil le haghaidh soláthair agus athsholáthair domhanda. Le linn shaolré 20-30 bliain na loinge, tá sé dosheachanta go gcaithfear píblínte a chothabháil nó a athsholáthar. Mar gheall ar shaintréithe inghearrtha agus infheicthe na bpíopaí cruach tá cothabháil ar an láthair agus athsholáthar áitiúil sách tapa agus eacnamaíoch.
tipiciúil Feidhmchláir
Píobán iarnróid coitianta ardbhrú de phríomh-inneall díosail tiomána mara
Úsáidtear píopa cruach gan uaim cóimhiotail ard-neart, agus tá míne an-ard ag teastáil ón mballa istigh chun an brú insteallta níos mó ná 100MPa a sheasamh.
Príomhphíobán uisce farraige de chóras fuaraithe lárnach loinge
Is minic a úsáidtear píopa cóimhiotal nicile copair 90/10 nó píopa cruach carbóin brataithe eapocsa speisialta allmhairithe do longa móra chun creimeadh uisce farraige agus ceangaltán orgánach muirí a sheasamh.
-phíblíne íseal-teocht an iompróra gáis leachtaithe (LNG/LPG)
Ní mór don phíblíne atá ag iompar-163 C LNG cruach dhosmálta austenític (amhail 304L) nó cruach nicil (cosúil le cruach 9% Ni) a úsáid chun an déineacht ag teocht an-íseal a chinntiú.
Píblíne cábáin de chóras uisce ballasta
De ghnáth úsáidtear píopa cruach carbóin ghalbhánuithe nó píopa cruach carbóin brataithe epocsa chun costas agus éileamh friotaíocht creimeadh uisce farraige a chothromú.
